آموزش ساخت هواپیمای کنترلی با اطلاعات کامل

باسلام خدمت شما همراهان عزیز چی بسازمی.در این پست از وب سایت چی بسازم قصد داریم که به شما نحوه ساخت یک هواپیمای کنترلی با اطلاعات دقیق سانتی متر به سانتی متر ابعاد نوع موتور نیاز و... رابرسی کنیم.

روی ادامه مطلب کلیک کن...

 حتما در موتور هواپیما از موتور های براشلسی استفاده کنید.

لطفا قبل از خرید از جایی که در مد نظر تان هست لینک وسیله مورد نیاز را باز کنید و اطلاعات و نوع ان را قبل از خرید برسی کنید

مواد لازم:

موتور براشلس 2212 980 یا 1400KV: https://www.banggood.com/custlink/vvmDTLSVVg یا https://www.banggood.com/custlink/mvvK1aZPVu
ملخ های 8×6: https://www.banggood.com/custlink /v3mvq8Bajc
30A Brushless ESC (20-25A با توجه به موتورهایی که استفاده می کنید قابل استفاده است):
https://www.banggood.com/custlink/vDKDqtyucR
یا
https://www.banggood.com/custlink/3DK3ujiVcS

باتری LiPo 11.1 ولتی 1000Mah یا 1300Mah (3S): https://www.banggood.com/custlink/KD3EkUCNwU (
2 قطعه ) چرخ 31-40 میلی متری: https://www.banggood.com/custlink/D3vRzUcNuns
: 4 قطعه ://www.banggood.com/custlink/3vDEqUWq3F یا https://www.banggood.com/custlink/DDD3lw3Ihd
سیستم کنترل رادیویی 4 یا 6 کانالی: https://www.banggood.com/custlink/3KDE2UJzKW
4 میکرو سروو (ممکن است سرووهای 9 گرمی): https://www.banggood.com/custlink/DvKKwd3lZd
اتصالات طلایی 3.5 میلی متری (اتصالات موتور و ESC): https://www.banggood.com/custlink/vDKKj1mVun
درپوش چرخ: https:/ /www.banggood.com/custlink/KGvmj1v8IN
کابل افزودنی Y:https://www.banggood.com/custlink/D3DmBNWFtP
درپوش اتصال قابل تنظیم (لینک آسان): https://www.banggood.com/custlink/KD3GQ8rLRi
نوار بست: https://www.banggood.com/custlink/KmDykUCqm
میله های فشاری: https://tinyurl.com/4k28ej2w
میله 2 میلی متری برای لندینگ گیر: https://tinyurl.com/3brfzptb
گیره نگهدارنده نایلونی نوع L: https://tinyurl.com/2tewevmc
شارژر باتری پایه LiPo: https:/ /www.banggood.com/custlink/GmGyde5fP2
شارژر دیجیتال LiPo: https://www.banggood.com/custlink/KKGYd0tfSK
Digital Pro Lipo Charger: https://www.banggood.com/custlink/3DmyRBVuic
Canopy Hatch Lock:https://www.banggood.com/custlink/DK33fj9tOA

تفنگ چسب حرارتی: https://www.banggood.com/custlink/KK3yqUcURC

دوربین Onboard RUN CAM 2 1440P: https://www.banggood.com/custlink/3mGYby7Lyr
یا Run Cam 2 نسخه 4K: https://www.banggood.com/custlink/GKDYzqc2R9

برخی از مغازه هایی که فوم برد کرافت را می فروشند:

https://www.amazon.in/Pacon-Water-Resistant-Board-Natural-Boards/dp/B07CKBGQFB
https://pacon.com/board-480/water-resistant-foam-board.html
https:// tinyurl.com/4ups272k
https://www.foamboard.shop/en/foamboard-ce775-5mm-70x100cm-b.html
https://www.enasco.com/p/Pacon-Water-Resistant-Foam-board— 20-in-x-30-in-%2B9742012
https://www.mwmaterialsworld.com/es/productos-en-exclusiva/plancha-de-carton-pluma-de-colores-280-gr-m2.html


مشخصات فنی:
طول: 640 میلی متر
دهانه بال: 810 میلی متر
وزن پرواز: حدود 495 گرم
مرکز ثقل: 4.6 – 5.2 سانتی متر از جلوی بال
سیستم کنترل مورد نیاز: حداقل. 4 کانال، 4 میکرو سروو
باتری مناسب: 11.1 ولت 1000Mah – باتری لیپو 1300Mah
موتور مناسب: موتور 2212 براشلس (980-1400KV)
پروانه مناسب: 2 تیغه 8×6 (8060)
زمان پرواز: حدودحدود 9-10 دقیقه برای 1300mah LiPo



در صورتی که در وبسایت ما با مشکل مواجه شدید این مطلب را در سایت منبع بخوانید.

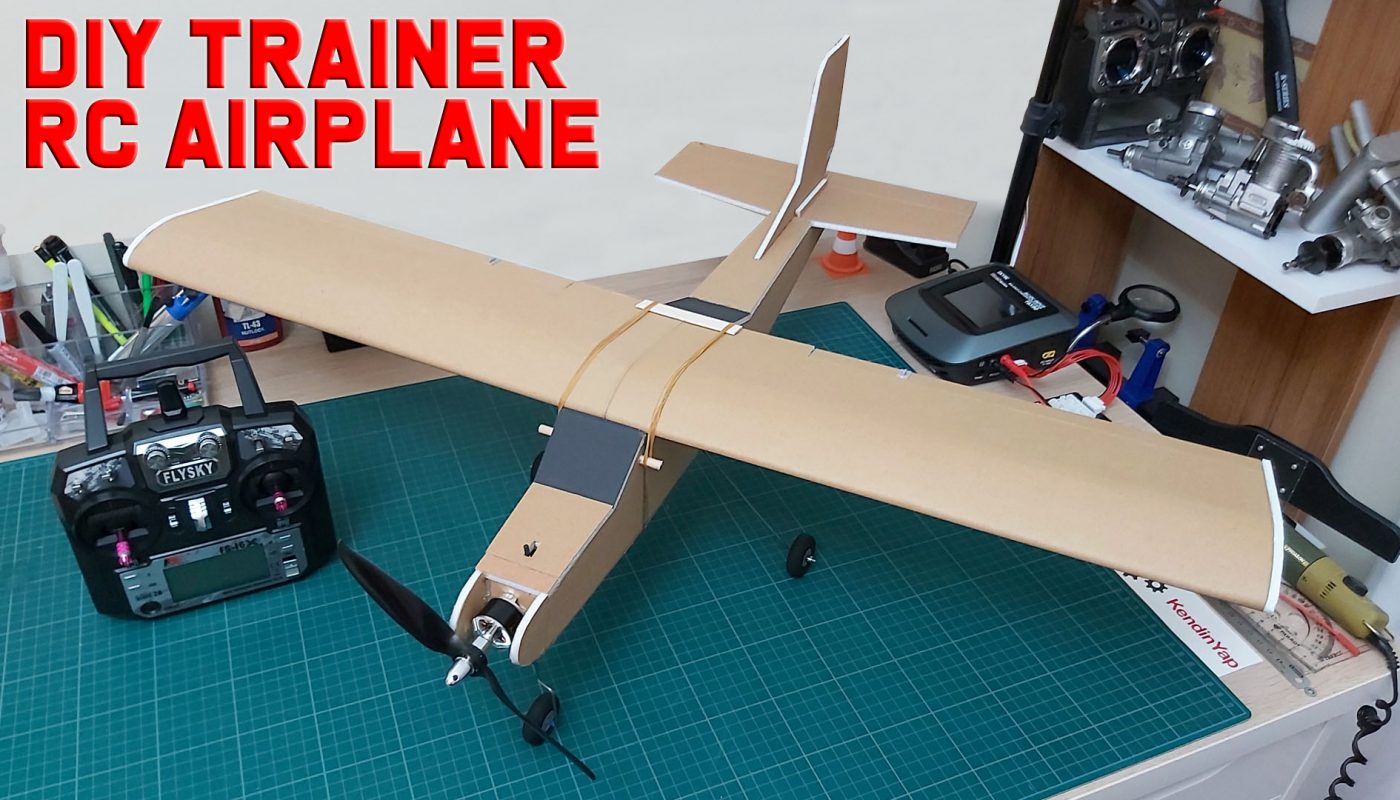

https://www.rcpano.net/wp-content/uploads/2020/05/DIY-RC-Trainer-Airplane-Making-Trainer-RC-Model-Airplane-RC-U%C3%A7ak-Yap%C4%B1m%C4%B1-1400x800.jpg

منبع:RC Araç Yapımı, DIY Hobi Elektronik, Arduino projeler, RC Uçak Yapımı
